PVK320

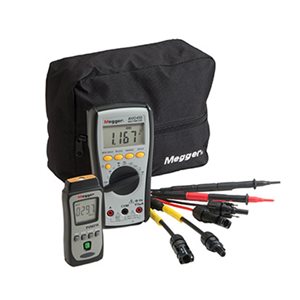

PVK320 - Kit photovoltaïque

  • Solarimètre PVM210
  • Multimètre AVO410 CATIV TRMS
  • Connecteurs MC4 pour cordons de test standard 4 mm
  • Cordons adaptateurs MC3 à MC4
  • Sacoche de rangement du kit

Lors de l’installation, de la mise en service et des essais d’une installation photovoltaïque, des appareils supplémentaires tels que les testeurs multifonction MFT 1730 et MFT1835 sont nécessaires en plus de l’équipement habituel de l’électricien.

Le kit photovoltaïque PVK320 offre ces appareils supplémentaires avec un solarimètre PVM210, un multimètre AVO410 CAT IV et un kit de cordons dédiés aux tests solaires.

Une sacoche avec fermeture à glissière est également fournie pour ranger facilement le kit PV.

Solarimètre PVM210

Le PVM210 est un instrument de poche combinant un détecteur solaire et un multimètre intégrés dans un seul appareil, ce qui permet de l’utiliser d’une seule main et est donc idéal pour le travail en hauteur et sur les toits pentus.

L’appareil dispose d’un afficheur numérique de 3 chiffres 3/4 et d’une plage de mesure maximale de 1999 W/m2. Une fonction de mémorisation permet de mesurer facilement l’énergie solaire.

Multimètre AVO410 CATIV

Les plages de mesure du multimètre AVO410 sont : 1000 V CC, 750 V CA et 10 A CA/CC. La classe de sécurité de l’appareil est CATIV 600 V et permet des mesures TRMS sur les plages CA. Les fonctionnalités supplémentaires comprennent la résistance, la fréquence et la capacité.

Ces fonctionnalités supplémentaires seront utiles dans d’autres sections de l’installation photovoltaïque. L’appareil est livré dans un étui en caoutchouc résistant qui offre un degré supplémentaire de protection.

Cordons de test PV dédiés

En plus des cordons de test en silicone fournis avec le DCM340, deux paires de cordons dédiés aux tests solaires sont incluses dans le PVK330. La première paire comprend des cordons de test de 1,3m avec à chaque extrémité des prises standard de 4 mm, tandis que les autres extrémités ont un connecteur de type MC4 pour panneau solaire. Pour les panneaux équipés de connecteurs MC3, une paire de cordons adaptateurs MC3 à MC4 de 20 cm est fournie.

Documents sur le produit
Documentation technique
Data sheet - PVK320
Manuel utilisateur
User guide - PVM210
