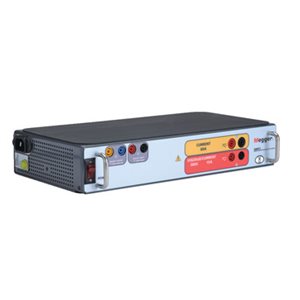

Système de test de relais monophasé

SMRT1


  • SMRT1
  • SMRT1
  • Aperçu
  • Utilisation
  • Fiches techniques
Aperçu
  • Petit, robuste, léger et puissant
  • Fonctionnement avec ou sans PC
  • Fonctionnement manuel intuitif avec le STVI
  • Courant et puissance élevés : 75A / 400 VA RMS
  • Interface réseau offrant la possibilité de tester selon la CEI 61850
  • Test complètement automatisé en utilisant le logiciel AVTS

L’injecteur secondaire SMRT1 est une alliance réussie entre un courant élevé et une tension suffisante pour tester des relais électromécaniques, électroniques et numériques, à maximum d’intensité, à contrôle de tension et directionnels; à minimum/maximum de tension, d’impédance monophasés, de puissance monophasés, de perte de synchronisme, de check synchro, à min/max de tension inverse, de déséquilibre de courant, de fréquence, de volts/hertz, réenclencheurs, thermiques, et tout autre relais; veuillez-vous référer au Guide d’Applications pour plus de détails.

Le SMRT1 peut être contrôlé manuellement grâce à la nouvelle interface à écran tactile STVI de Megger. Le STVITM, avec son grand écran couleur, haute résolution, TFT à cristaux liquides et tactile, vous facilite l’exécution de tests manuels statiques ou dynamiques via les écrans de test manuels ou les écrans de tests génériques pour les types de relais classiques.

Le STVI permet de se passer de PC quel que soit le type de relais. Des boutons de menu facilitent la sélection de la fonction désirée.

Les résultats de tests sont sauvegardés via le logiciel PowerDBTM embarqué et pourront être transférés ultérieurement via une clé USB ou encore imprimés directement sous forme de rapports. Vous pouvez également exécuter des séquences de tests entièrement automatisées à l’aide du logiciel AVTS. Ce logiciel est compatible avec les versions XP/VistaTM/7/8 de Windows® et conçu pour gérer tous les aspects des tests de relais de protection en utilisant le SMRT.

Utilisation

La sortie courant du SMRT1 permet d’injecter au nominal 30A avec une puissance de 200VA en permanence et jusqu’à 60A à 300VA sur de courtes périodes. Il délivre en outre une puissance constante de 4A à 30A de manière à garantir une tension adéquate quel que soit le courant injecté. Grâce à sa capacité à délivrer 50V sur la sortie courant, le SMRT1 vous permet de tester des relais à forte impédance.

Le générateur de tension est dimensionné pour fournir 0-30/150/300V à 150VA, et possède également une puissance constante de 30V à 150V de manière à garantir un courant adéquat quelle que soit la tension appliquée. La sortie tension peut être convertie en générateur de courant pour tester le seuil, la courbe de retenue, la temporisation et le module de retenue harmonique des relais de protection différentiels pouvant être testés en monophasé.

Il est également conçu pour être utilisé avec tout autre équipement de la série SMRT. Grâce à ses ports Ethernet, le SMRT1 est d’une très grande souplesse d’utilisation: il suffit de le connecter pour que ses courants/tensions soient synchronisés avec les sorties des autres SMRT, afin de permettre le test de dispositifs de protection plus complexes comme les relais de puissance triphasée directionnels, les relais de distance, de perte d’excitation, ou les applications à 6, 9 ou jusqu’à12 courants.
